QCRANE (Qクレーン) 修理・部品交換方法 |
||
◎アーム交換方法 | ||
1. | ![]() |

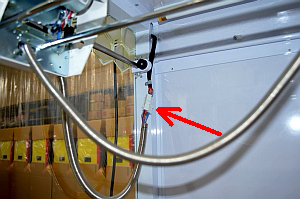

最初に左奥にあるコネクターを外します。 |
2. | ![]() |

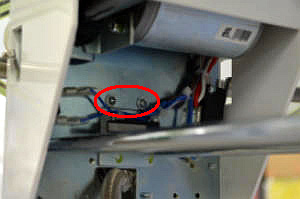

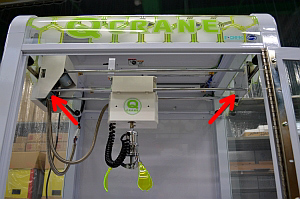

アームユニットの左右のネジを取り外します。 |
3. | ![]() |
左の写真は左側のネジ(2本)です。 |
4. | ![]() |
左の写真は右側のネジ(2本)です。 ネジを外すと板金が落ちますので注意してください。 |
5. | ![]() |

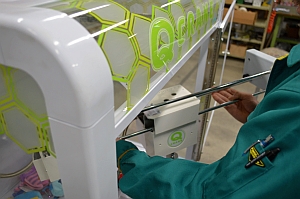

アームユニットを持ち上げ取り外します。 |
6. | ![]() |

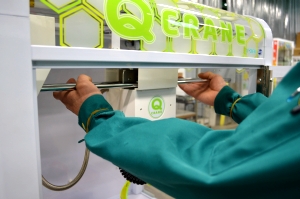

アームユニットを斜めにして取り出してください。 |
7. | ![]() |
新しいアームユニットを逆の手順で取付けてください。 |
8. | ![]() |

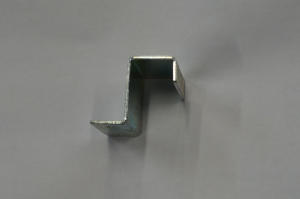

最初に外した左の写真の板金は輸送時にアームユニットが 外れないようにする為 の部品です。 左側は取り付けるのが大変なので、無理な場合は右側だけ取り付けてください。 |
動画 |
||
◎コンパネ交換方法 | ||
1. | ![]() |

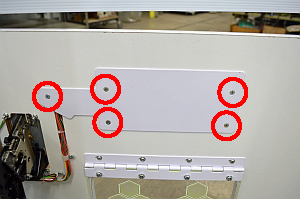

サービスドア内部の白板板金のねじ5本を外してください。 |
2. | ![]() |

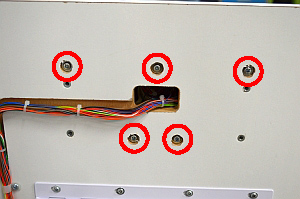

白板板金を外すとねじ5本が見えますので外してください。 |
3. | ![]() |

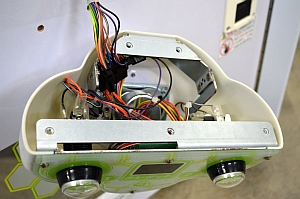

コンパネ部分が外れます。アクリルを外し、スイッチボタン、7セグ基板を交換します。 取付は逆の手順で行ってください。 |
動画 |
||
◎コインセレクター関係 | ||
1.コインが返却される。 | ||
![]() |
左の写真のように、セレクターの後ろの部分が開いてしまっていないか確認してください。 | |
![]() |
開いていた場合は2ヶ所に爪のような物がありますので、 それをきちんと嵌めて、写真のように閉じた状態にしてください。 |
|
動画 |
||
2.コインが詰まる。 | ||
![]() |

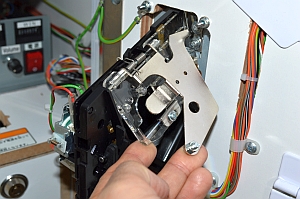

左の写真のように、コインが詰まっている部分を開いてコインを取り除いてください。 | |
3.コインセレクターの交換方法。 | ||
![]() |

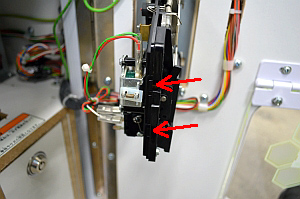

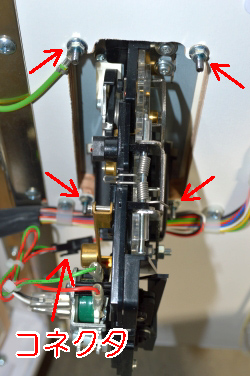

最初にコネクターを外してください。 次に、矢印4ヶ所のナットを緩めて、セレクターを外してください。 逆の手順で新しいセレクターを取り付けてください。 |
|
◎基板交換方法 | ||
1. | ![]() |
基板のコネクタを外してください。 |
2. | ![]() |
左の2ヶ所のコネクタは外さなくても、基板は外せます。 |
3. | ![]() |

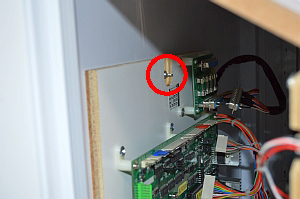

赤丸の蝶ネジを外してください。 |
4. | ![]() |

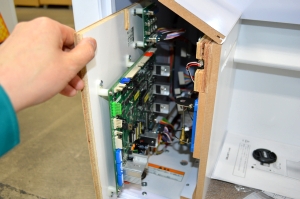

基板を木のベースごと取り外してください。 |
5. | ![]() |

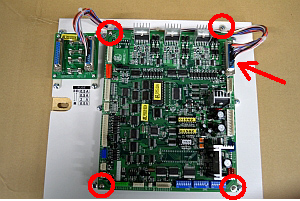

矢印のコネクタを外し、赤丸のネジ4本を取り外してください。 新しい基板を取り付けて、逆の手順で筐体に取り付けてください。 |
