ツカミーナ　修理・部品交換方法
◎アームユニット取付及び取り外し方法
1. アームユニットのモーターからのコネクタとカバー内部のコネクタを接続します。 この際、コネクタからアームユニットをぶら下げたままにしないでください。　 断線したり、機器が損傷して不具合の原因になります。
2. カバーとアームユニット」のネジ位置３ヶ所を合わせます。
配線や上のワイヤーを不必要にねじったりしないように注意して行ってください。
3. 付属のネジ３点留めて終了です。
ネジは付属のトラスネジ（M3X6）以外使用しないでください。
テストスイッチで動作の確認をしてください。
尚、取り外すときは、取付の手順を逆から行ってください。
◎駆動メカユニット交換方法
1. ＊
作業の前にサービススイッチを１回押して、アームユニットを中央に移動させ、アームが下降する前に電源を落として作業してください。

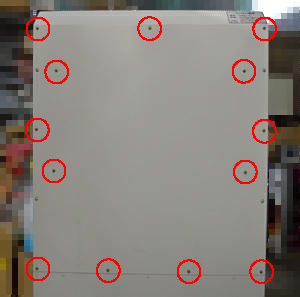

背面カバーを留めている13ヶ所のネジを取り外して、背面カバーを外してください。　 ４ヶ所は外しません。

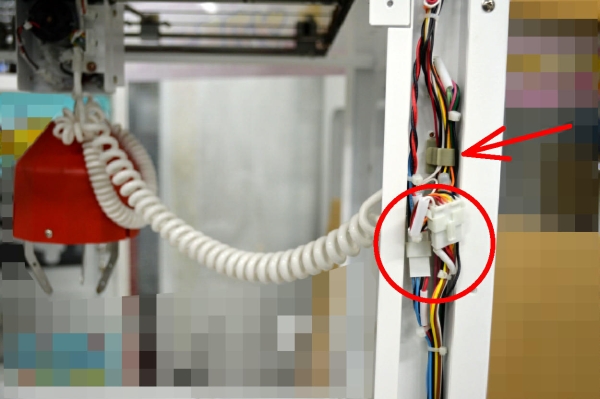

2. まず、矢印のクランプを外し、コードを引き出してください。
次に赤丸の２ヶ所のコネクタを外します。

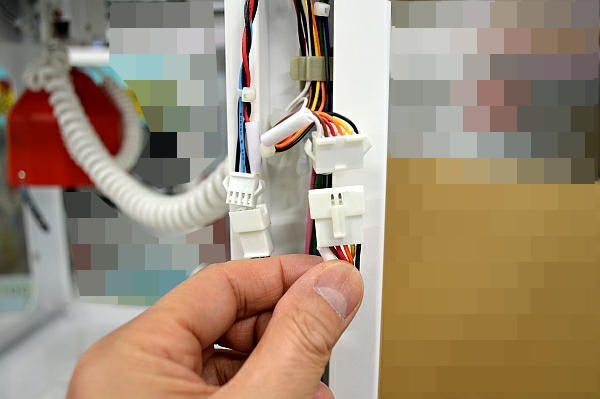

3. コネクタが外れた状態です。

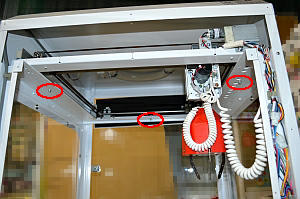

4. ３ヶ所のネジを取り外してください。
前部の１ヶ所は前部のガラスカバーを開け、作業した方が外しやすいです。

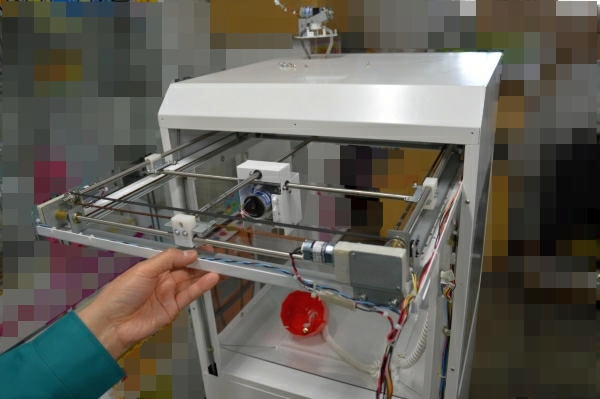

5. 駆動メカユニットを少し持ち上げ、後ろに引き出してください。
取り付けは、逆の手順で取り付けてください。
◎コインセレクター関係
1.コインが返却される。

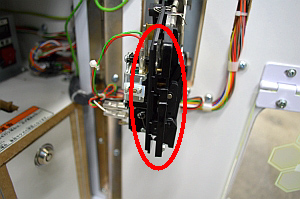

左の写真のように、セレクターの後ろの部分が開いてしまっていないか確認してください。
開いていた場合は２ヶ所に爪のような物がありますので、
それをきちんと嵌めて、写真のように閉じた状態にしてください。

動画
2.コインが詰まる。

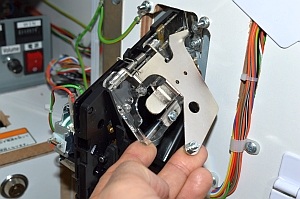

左の写真のように、コインが詰まっている部分を開いてコインを取り除いてください。

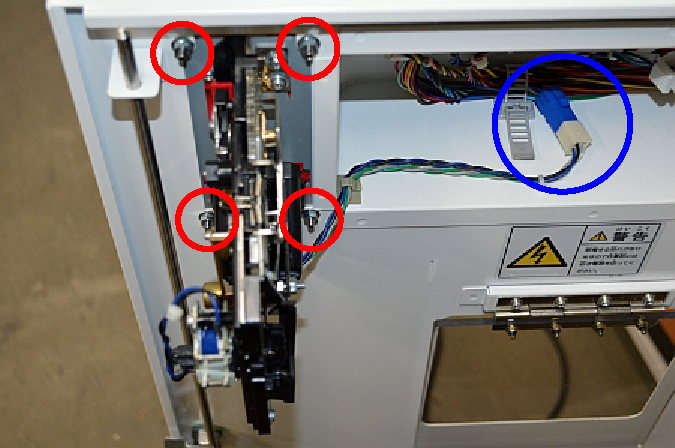

3.コインセレクターの交換方法。
最初に青丸のコネクターを外してください。
次に、赤丸４ヶ所のナットを緩めて、セレクターを外してください。
逆の手順で新しいセレクターを取り付けてください。
◎基板交換方法
・背の低い(1365mm)機械の場合

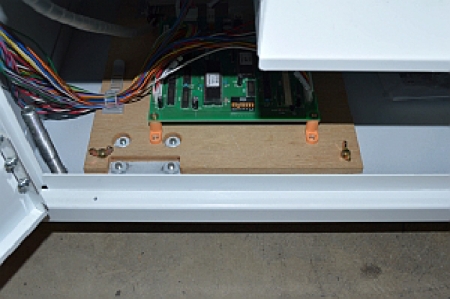

1. 基板取付板の２ヶ所の蝶ネジを取り外してください。

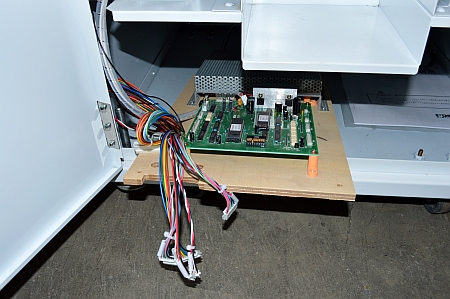

2. 基板取付板ごと引き出してください。
3. コネクタを外し、基板を留めている４ヶ所のネジを取り外して、新しい基板を基板取付板に取り付けてください。
コネクタを接続してください。
4. 逆の手順で基板取付板を筐体に取り付けてください。
・背の高い(1525mm)機械の場合

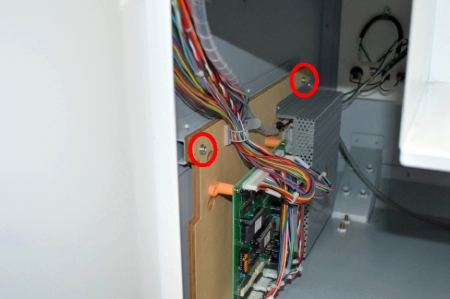

1. 基板取付板の２ヶ所のネジを取り外してください。

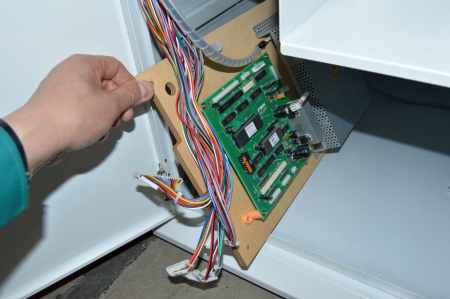

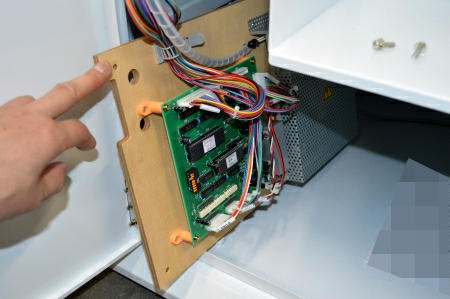

2. 基板取付板ごと引き出してください。。
3. コネクタを外し、基板を留めている４ヶ所のネジを取り外して、新しい基板を基板取付板に取り付けてください。

コネクタを接続してください。

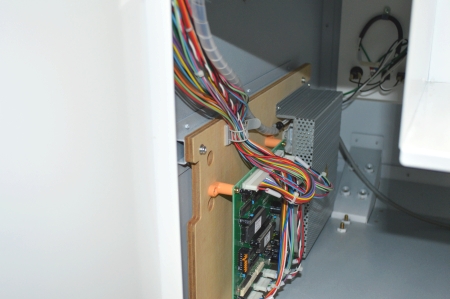

4. 逆の手順で基板取付板を筐体に取り付けてください。
