宇宙防衛隊・ペンギン5 修理・部品交換方法 |
||
◎ギミック交換方法 | ||
1. | ![]() |

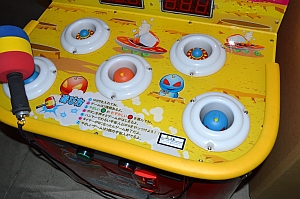

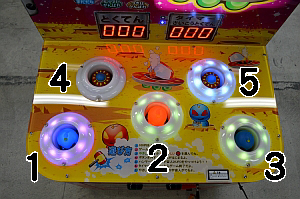

エラーコード「21」は左の写真で「1」のギミックになります。 エラーコード「22」は「2」、エラーコード「23」は「3」、エラーコード「24」は「4」、 エラーコード「25」は「5」となります。 |
2. | ![]() |

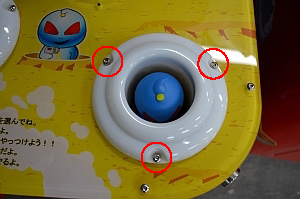

各当箇所の三ケ所のネジを添付品の工具で取り外してください。 |
3. | ![]() |

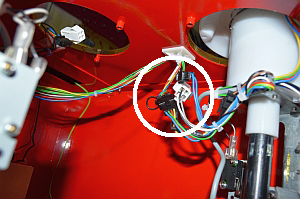

コネクタを三ケ所外してください。 |
4. | ![]() |

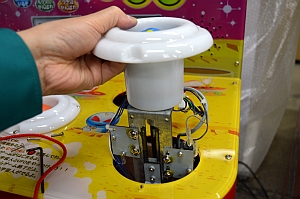

ギミックを持ち上げ取り外してください。 |
5. | ![]() |
取付は逆の手順で取り付けてください。 |
◎ハンマーひも取付方法 | ||
1. | ![]() |

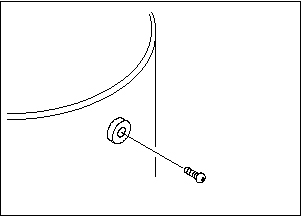

筐体右側にあるハンマー固定用磁石を留めているネジ(星型)を外してください。 |
2. | ![]() |

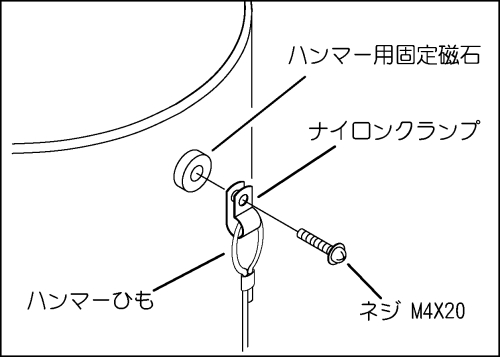

ナイロンクランプにハンマーひもを通し、添付してるネジ(M4X20)で留めてください。 *外した星型ネジは使用しません。 |
◎コインセレクター関係 | ||
1.コインが返却される。 | ||
![]() |

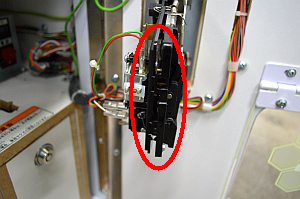

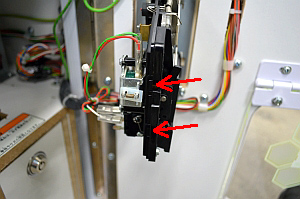

左の写真のように、セレクターの後ろの部分が開いてしまっていないか確認してください。 | |
![]() |
開いていた場合は2ヶ所に爪のような物がありますので、 それをきちんと嵌めて、写真のように閉じた状態にしてください。 |
|
動画
|
||
2.コインが詰まる。 | ||
![]() |

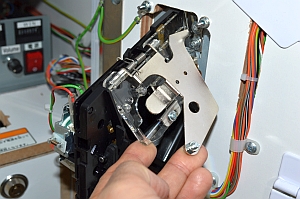

左の写真のように、コインが詰まっている部分を開いてコインを取り除いてください。 | |
3.コインセレクターの交換方法。 | ||
![]() |
最初にコネクターを外してください。 マイクロスイッチとソレノイドの2ヶ所ずつです。 |
|
![]() |

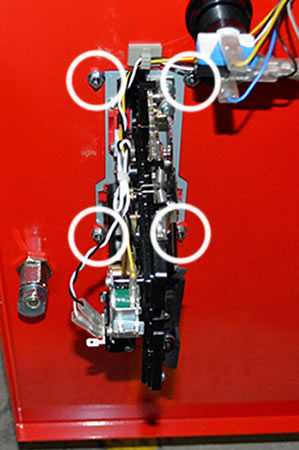

白丸4ヶ所のナットを緩めて、セレクターを外してください。 逆の手順で新しいセレクターを取り付けてください。 |
|
